A marcenaria de precisão exige que o marceneiro abandone a dependência excessiva das medições visuais feitas com réguas e lápis, que são inerentemente sujeitas a erros de paralaxe e variações na espessura do grafite. O medidor de marcação, tradicionalmente conhecido como graminho, surge como o instrumento definitivo de metrologia manual ao substituir a linha desenhada por uma incisão física na fibra da madeira. Esta técnica de marcação mecânica estabelece um registro dimensional absoluto que serve não apenas como guia visual, mas como um canal físico para o assentamento de ferramentas de corte, como formões e serrotes, garantindo que o encaixe final apresente uma precisão de centésimos de milímetro.
O uso do graminho é fundamental para a criação de referências constantes em múltiplas peças de um mesmo projeto, permitindo a repetibilidade que é a marca registrada da produção artesanal de elite. Ao travar o cabeçote do instrumento em uma medida específica, o marceneiro elimina a necessidade de ler escalas repetidamente, o que reduz drasticamente a probabilidade de erros humanos acumulados durante a fase de traçado. A profundidade da linha cortada pelo graminho oferece uma barreira tátil que evita o deslizamento da ferramenta de corte no momento crítico do início do desbaste, assegurando que as proporções geométricas planejadas sejam mantidas com rigor absoluto do início ao fim da construção.
Compreender a mecânica do graminho envolve perceber que ele não é apenas um marcador, mas uma ferramenta de corte especializada que interage de forma única com a estrutura celular da madeira. O ajuste fino da tensão do fuso e a escolha da lâmina correta para cada tipo de grão determinam a limpeza da linha produzida e a facilidade com que a ferramenta desliza sobre a superfície. Este artigo detalha as técnicas avançadas de calibração e manuseio necessárias para elevar o uso do medidor de marcação a um nível de excelência técnica, transformando a rotina de oficina em um processo de engenharia manual previsível e de alto valor agregado.

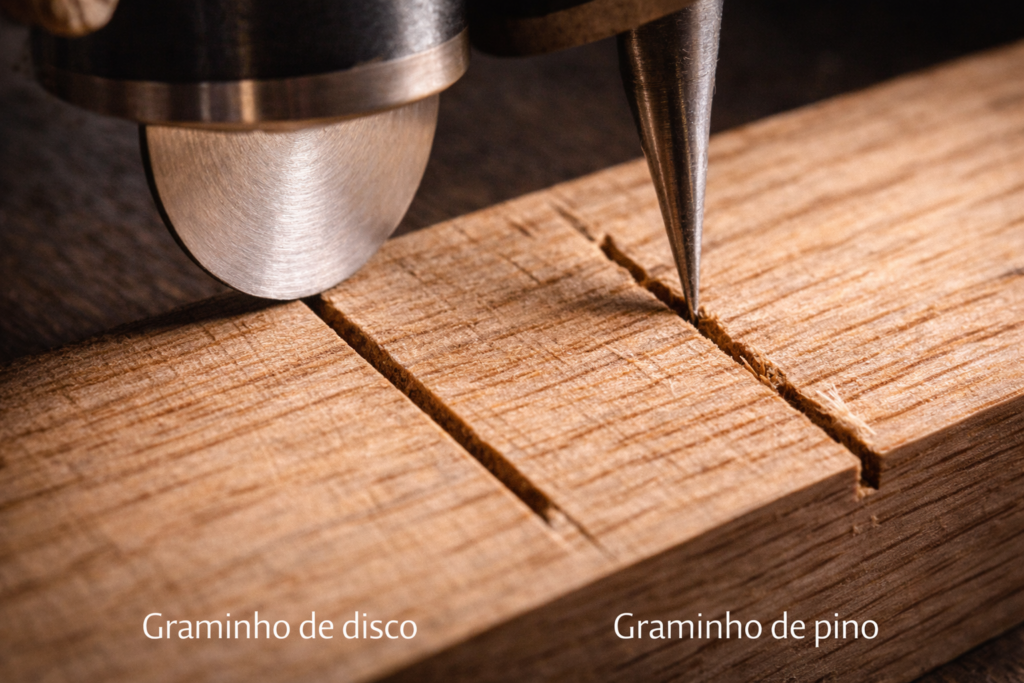

ANATOMIA DO GRAMINHO: LÂMINAS CIRCULARES VERSUS PINOS DE AÇO
A evolução do medidor de marcação resultou em duas variações principais que atendem a necessidades distintas de traçado: o graminho de disco e o graminho de pino. O modelo de disco utiliza uma lâmina circular endurecida que atua como um bisturi, seccionando as fibras da madeira de forma limpa, independentemente de o traçado ser realizado a favor ou contra o grão. Esta geometria circular é particularmente superior ao marcar em madeiras macias ou com grãos entrelaçados, onde uma ponta de pino tenderia a seguir a fibra e desviar-se da linha reta, comprometendo a exatidão da medida e a estética do acabamento.
Já o graminho de pino, embora mais tradicional, exige um controle maior e uma afiação específica para não rasgar a madeira em vez de cortá-la. O pino deve ser retificado em um formato de faca microscópica para que ele penetre na madeira sem exercer pressão lateral excessiva, o que poderia causar rachaduras na superfície de peças delicadas. Em madeiras extremamente duras e densas, o pino pode oferecer uma linha mais profunda com menos esforço, mas a sua eficácia depende inteiramente da técnica do artesão em manter a inclinação correta do instrumento durante a passagem, evitando o efeito de arrasto que prejudica a nitidez da marcação.
A estabilidade do cabeçote é o terceiro componente vital da anatomia do instrumento, pois ele serve como o referencial de apoio contra a face da madeira. Cabeçotes de bronze ou aço usinado oferecem uma massa maior, o que ajuda a estabilizar a ferramenta e proporciona uma sensação tátil mais precisa durante o uso. A presença de uma face de contato perfeitamente plana garante que o graminho não oscile lateralmente, o que resultaria em uma linha de marcação ondulada ou imprecisa. O conhecimento das nuances de cada componente permite ao marceneiro selecionar a ferramenta ideal para cada etapa da montagem, garantindo que o traçado seja sempre superior à medição visual.
A interação entre a lâmina e a capilaridade da madeira também deve ser considerada pelo marceneiro experiente. Uma linha cortada profundamente com um graminho de disco sela as células da madeira ao longo da incisão, o que pode ajudar a prevenir o espalhamento de colas e acabamentos em áreas onde a precisão visual é crítica. Ao escolher entre o disco e o pino, deve-se avaliar a dureza da espécie lenhosa e a complexidade do encaixe que será executado; para encaixes finos como caudas de andorinha, a precisão cirúrgica do disco é geralmente a escolha preferencial para evitar o esmagamento das fibras na zona de união.
ERGONOMIA E TENSÃO

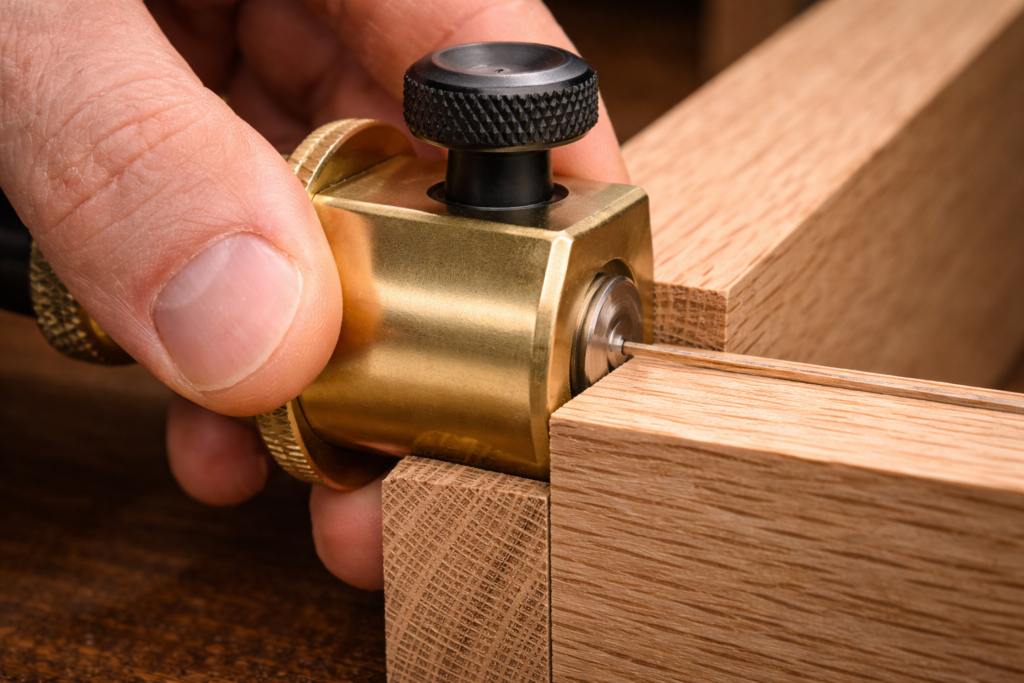

A ergonomia no manuseio do graminho é frequentemente subestimada, mas é o fator que garante a consistência da linha de marcação em peças longas ou madeiras de alta densidade. A ferramenta deve ser segurada com a mão relaxada, utilizando o polegar e o indicador para pressionar o cabeçote firmemente contra a face de referência, enquanto os outros dedos guiam a haste de forma leve. A aplicação de força deve ser direcionada principalmente contra a borda da madeira, e não para baixo, para garantir que o cabeçote não se afaste da face de apoio, o que introduziria erros milimétricos catastróficos em encaixes de precisão.
Ao trabalhar com madeiras densas como o ipê ou o jatobá, a marcação deve ser realizada em múltiplas passagens progressivas. Tentar cortar uma linha profunda em uma única passagem pode fazer com que a lâmina “morda” a madeira de forma irregular ou que a ferramenta salte, criando marcas duplas ou desalinhadas. A primeira passagem deve ser extremamente leve, apenas para estabelecer o caminho inicial, seguida por passagens subsequentes com pressão gradualmente aumentada. Esta técnica preserva a nitidez da linha e evita que o marceneiro perca o controle sobre a trajetória da ferramenta, garantindo um traçado contínuo e impecável.
A gestão da tensão física durante o traçado também previne o desgaste prematuro da lâmina e reduz a fadiga do artesão. Manter a haste levemente inclinada no sentido do movimento ajuda a lâmina a deslizar com mais fluidez, utilizando a geometria do gume a favor do corte. O domínio dessa sensibilidade tátil permite identificar imediatamente qualquer irregularidade no grão da madeira que possa exigir um ajuste na pressão aplicada. O uso correto do corpo, mantendo o movimento fluindo a partir do ombro e do tronco em vez de apenas do pulso, confere a estabilidade necessária para traçados que servem como referencial absoluto para a marcenaria de alto nível.
A DEFINIÇÃO DA LINHA DE BASE PARA CAUDAS DE ANDORINHA

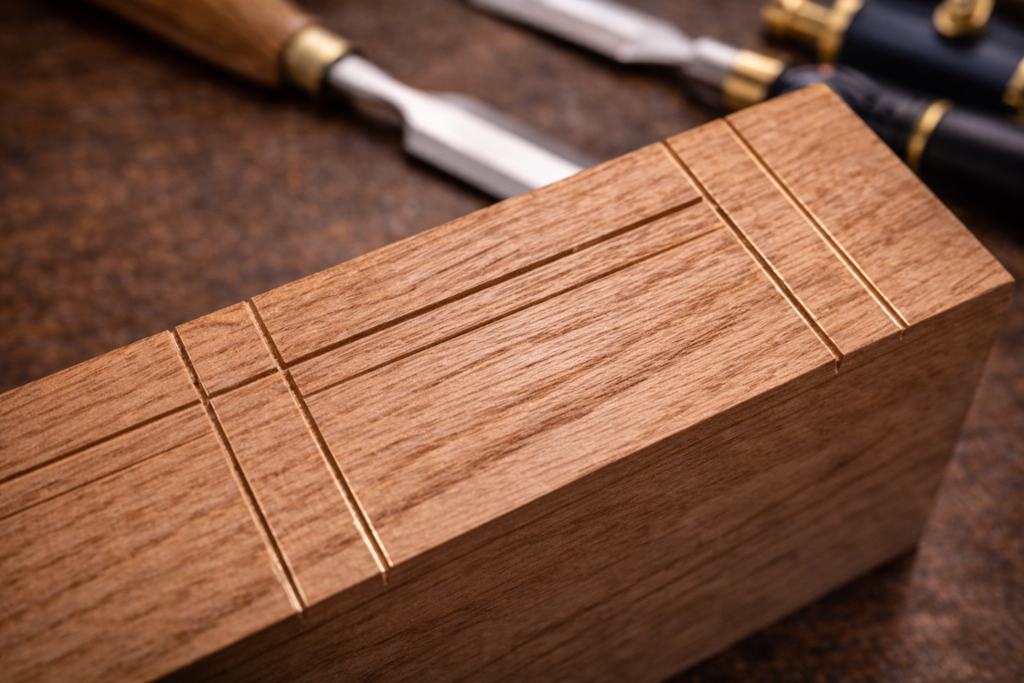

Na execução de encaixes de cauda de andorinha, a linha de base é a fronteira sagrada que define a profundidade exata dos dentes e pinos, e qualquer erro nesta marcação resultará em uma junta com folgas ou que exige ajustes excessivos. O graminho deve ser ajustado utilizando a espessura da própria peça correspondente como gabarito físico, e não através de réguas. Ao encostar a extremidade da peça B na haste e travar o cabeçote contra a face, o marceneiro garante que a marcação na peça A seja o espelho exato da espessura real do material, compensando variações que ferramentas de medição convencionais poderiam ignorar.
Para garantir que as caudas de andorinha sejam perfeitamente ortogonais e sem frestas, o protocolo de marcação da linha de base deve seguir passos rigorosos:
- Marcar todas as faces da peça (frente, verso e bordas) mantendo o cabeçote sempre contra a face de referência.
- Garantir que as linhas se encontrem perfeitamente nos cantos, formando um traçado contínuo ao redor da peça.
- Utilizar uma pressão moderada para criar uma incisão profunda o suficiente para que o formão possa ser assentado com um clique tátil.
- Verificar se não há resíduos entre o cabeçote e a madeira que possam introduzir inclinações indesejadas.
A profundidade desta linha de base serve como um stop mecânico durante o processo de remoção do material excedente com o formão. Quando a linha é cortada com precisão pelo graminho de disco, o formão se encaixa na ranhura de forma automática, permitindo que o artesão realize cortes verticais perfeitos sem o risco de ultrapassar o limite estabelecido. Este nível de precisão é o que permite que as juntas se unam de forma monolítica, onde a transição entre as peças é sentida apenas pela mudança na direção do grão, e não por degraus ou frestas na superfície final do móvel.
A marcação da linha de base também auxilia na visualização tridimensional do encaixe antes mesmo do primeiro corte ser realizado. Ao observar o traçado contínuo, o marceneiro pode planejar a orientação dos dentes e garantir que o design seja harmonioso. O uso do graminho nesta etapa é a fundação de toda a estrutura da caixa ou gaveta, e a disciplina em manter o instrumento perfeitamente calibrado reflete-se na qualidade do projeto acabado. É um processo de atenção aos detalhes que separa a construção mecânica da verdadeira marcenaria de mestre, onde a precisão é uma extensão da intenção do artesão.
MARCAÇÃO DE RANHURAS E REBAIXOS COM PRECISÃO DIMENSIONAL
Ao marcar ranhuras e rebaixos, o uso de um graminho de hastes independentes ou de um graminho duplo permite estabelecer simultaneamente as duas bordas do encaixe. Isso é crucial para manter a consistência da largura da ranhura ao longo de toda a peça, garantindo que o fundo de uma gaveta ou o painel de uma porta se encaixe de forma uniforme sem pontos de pressão excessiva. A calibração deve ser feita com base na espessura da lâmina do formão ou da fresa que será utilizada para a remoção do material, assegurando que o traçado físico coincida perfeitamente com a capacidade de corte da ferramenta de desbaste.
As tolerâncias metrológicas aplicadas a ranhuras e rebaixos devem ser rigorosas para evitar que a movimentação da madeira cause o colapso da junta ou o empenamento da estrutura. O graminho permite que o marceneiro defina essas tolerâncias com uma precisão que o lápis jamais alcançaria. A tabela abaixo orienta as aplicações ideais conforme a precisão exigida:
| Tipo de Encaixe | Precisão Exigida | Ferramenta Recomendada | Objetivo Técnico |
| Ranhura de fundo | 0,2 mm | Graminho de disco | Permitir flutuação sazonal do painel |
| Rebaixo de encaixe | 0,1 mm | Graminho de pino | Garantir ortogonalidade da união |
| Linha de base | 0,05 mm | Graminho de disco | Assentamento de formão sem folgas |
| Espiga e furo | 0,1 mm | Graminho duplo | Máxima superfície de colagem |
A marcação para rebaixos exige que o graminho seja passado tanto na face quanto na borda da madeira. O encontro dessas duas linhas de marcação define o volume exato de material a ser removido. Quando estas linhas são profundas, elas agem como rompedores de fibra, prevenindo que o formão ou a plaina de rebaixo lasque a madeira além do limite desejado. Esse controle sobre o arrancamento de fibras é vital para peças que serão submetidas a acabamentos transparentes, onde qualquer erro de marcação ou lascamento seria amplificado pela luz rasante, prejudicando a estética profissional do objeto.
Durante a marcação de ranhuras longas, é essencial manter a pressão do cabeçote constante contra a face de referência em toda a extensão do percurso. Pequenas variações de pressão podem resultar em uma ranhura levemente curva, o que dificultaria a inserção de painéis e criaria tensões internas que poderiam deformar o móvel ao longo do tempo. O domínio do graminho nesta aplicação transforma uma tarefa rotineira em um exercício de precisão geométrica, garantindo que todos os componentes de um projeto de mobiliário complexo se alinhem com uma harmonia milimétrica, facilitando a montagem e elevando a durabilidade estrutural.
MANUTENÇÃO E AFIAÇÃO DA LÂMINA DE MARCAÇÃO
A manutenção do gume do medidor de marcação é o que separa um instrumento de luxo de uma ferramenta frustrante que rasga a fibra da madeira. As lâminas circulares dos graminhos modernos devem ser afiadas de forma a apresentar uma face perfeitamente plana em um dos lados e um chanfro agudo no outro. Essa geometria permite que a lâmina “puxe” o cabeçote contra a madeira durante o uso, auxiliando na manutenção do paralelismo. A afiação deve ser feita em pedras de água de grão fino, focando em polir apenas a face plana para não alterar o raio do disco de corte original.
Para os graminhos de pino, a afiação é ainda mais crítica e deve ser feita com limas de diamante ou pedras pequenas. O pino deve ter um formato de lança ou faca, com o gume orientado paralelamente à haste do instrumento. Se o pino estiver arredondado ou cego, ele exercerá uma força de compressão em vez de corte, o que resulta em linhas de marcação borradas e fibras esmagadas que não oferecem o suporte necessário para o assentamento de formões. A manutenção regular das superfícies metálicas com óleos protetivos também previne a oxidação, garantindo que o ajuste do cabeçote permaneça suave e preciso por décadas de uso contínuo na oficina.
A verificação do esquadro entre a haste e a face de contato do cabeçote deve fazer parte da rotina de calibração do marceneiro. Embora as ferramentas de alta categoria venham calibradas de fábrica, quedas acidentais ou o desgaste natural podem introduzir inclinações imperceptíveis que afetam a exatidão do traçado. Utilizar um esquadro de precisão para validar essa geometria garante que a medida travada no graminho seja transferida de forma absoluta para a madeira. Tratar o medidor de marcação como um ativo metrológico é o que assegura a integridade dimensional de projetos complexos, onde a precisão da linha traçada é a base para a excelência de cada encaixe executado.
TRANSFERÊNCIA DE MEDIDAS E ELIMINAÇÃO DO ERRO DE LEITURA

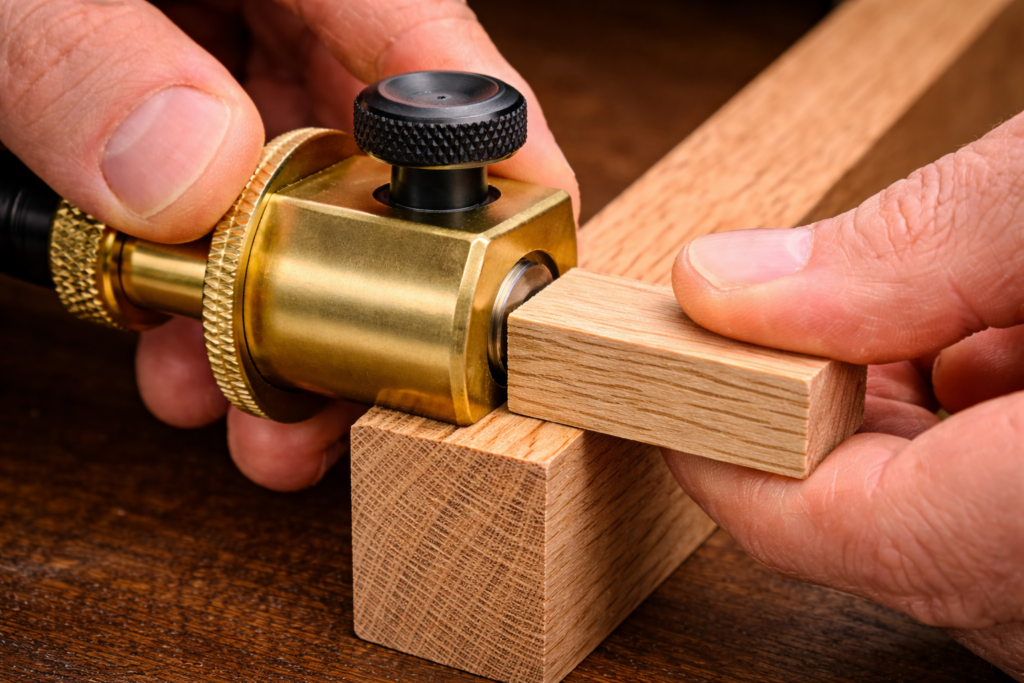

A maior virtude do medidor de marcação é a sua capacidade de realizar medições comparativas em vez de medições absolutas. Em vez de medir a espessura de uma peça com uma trena e tentar replicar essa medida no graminho, o marceneiro deve utilizar a própria peça como referência de ajuste. Ao colocar a madeira entre o cabeçote e a lâmina e travar o fuso, elimina-se completamente o erro de leitura associado às escalas graduadas. Esta técnica de transferência direta garante que as juntas sejam dimensionadas de acordo com a realidade física dos materiais em uso, e não de acordo com medidas nominais que podem variar devido a lixamentos ou aplainamentos.
Esta eliminação do erro de leitura é particularmente benéfica em projetos que utilizam madeiras maciças com espessuras ligeiramente variadas. Ao ajustar o graminho individualmente para cada par de encaixes, o marceneiro assegura que a união seja sempre perfeita, independentemente de pequenas discrepâncias nas dimensões brutas do material. Essa abordagem tátil e comparativa simplifica o fluxo de trabalho e aumenta a confiança do artesão durante a execução de layouts complexos. O graminho torna-se, assim, uma extensão da percepção física do marceneiro, permitindo que a geometria do móvel seja construída com uma precisão que transcende a capacidade de instrumentos de medição visual.
A transferência de medidas também se aplica à definição de profundidades em furos e cavidades. Ao ajustar a haste do graminho para a profundidade desejada, o instrumento atua como um gabarito de profundidade infalível. Esta multifuncionalidade reduz a necessidade de possuir múltiplas ferramentas de medição especializadas, mantendo a bancada limpa e organizada. A técnica de travamento duplo, presente em graminhos de alta qualidade, garante que a medida transferida permaneça estável mesmo sob a pressão de traçados repetitivos em madeiras de extrema dureza, mantendo a integridade dimensional em todo o lote de peças do projeto.
O domínio da transferência de medidas exige uma mão sensível e uma observação atenta das superfícies de contato. Qualquer fragmento de poeira entre a madeira e o instrumento durante o ajuste pode introduzir erros que, embora pequenos, serão amplificados nas etapas finais da montagem. A disciplina na limpeza e na preparação do ambiente de trabalho é, portanto, inseparável da técnica de uso do graminho. Ao adotar esses protocolos metrológicos, o marceneiro eleva sua prática a um nível de rigor técnico onde a precisão não é apenas um objetivo, mas um resultado natural de um processo de marcação lógico, consistente e isento de ambiguidades visuais.
A PRECISÃO DO TRAÇADO COMO FUNDAMENTO PARA O APLAINAMENTO
Uma linha de marcação profunda e precisa serve como um canal físico para o assentamento de serras e formões, mas sua utilidade estende-se também como o referencial supremo para os processos de acabamento manual. Quando as linhas de base e de profundidade estão estabelecidas com o rigor do graminho, o marceneiro possui indicadores visuais e táteis claros que sinalizam exatamente onde o trabalho de desbaste deve cessar. Essa clareza é essencial para evitar o sobreprocessamento das peças, garantindo que as dimensões finais coincidam perfeitamente com o layout original e que a ortogonalidade do conjunto seja preservada durante o refinamento das superfícies.
O domínio do traçado mecânico permite que o marceneiro prepare o material para os processos de usinagem e acabamento com uma confiança inabalável na ortogonalidade das referências. Quando as linhas de base estão perfeitamente estabelecidas, a atenção se volta para a preparação das superfícies que receberão essas marcas, onde a correção de empenamentos e a busca por faces perfeitamente retas e esquadrejadas tornam-se o próximo desafio técnico fundamental para a viabilidade estrutural de qualquer projeto de mobiliário de alto padrão. A precisão obtida no graminho é a validação final de que as etapas anteriores de preparação do material foram executadas com a qualidade necessária.
A harmonia entre a marcação absoluta e a execução técnica é o que define o sucesso em estruturas que dependem de uniões invisíveis e mecanicamente robustas para alcançar o padrão de excelência internacional. O rigor aplicado em cada detalhe, da afiação da lâmina do graminho à calibração metrológica do cabeçote, resulta em um objeto que transcende a função e se torna uma expressão de maestria técnica. Este traçado de alta definição prepara o terreno para que as superfícies de contato sejam trabalhadas com ferramentas que exigem faces perfeitamente planas, assegurando que a transição entre as peças seja um testemunho da competência técnica do artesão em domar a madeira através da precisão mecânica e do ajuste rigoroso da plaina desempenadeira.
