O esquadro combinado é, sem dúvida, uma das ferramentas de aferição mais versáteis e essenciais na oficina de marcenaria fina, atuando como um centro de controle para a ortogonalidade e a precisão dimensional. Diferente dos esquadros fixos, sua natureza modular permite que ele desempenhe funções de esquadro de encosto, esquadro de meia-esquadria, graminho, medidor de profundidade e nível. No entanto, essa versatilidade traz consigo uma responsabilidade técnica: a necessidade de calibração constante. Um esquadro combinado que não esteja perfeitamente aferido deixará de ser um instrumento de precisão para se tornar uma fonte de erros acumulados, comprometendo a montagem de móveis e a execução de encaixes complexos.
A confiabilidade de um esquadro combinado depende da integridade da relação geométrica entre a sua régua graduada e as faces de referência do cabeçote móvel. Na marcenaria de alto nível, não se aceita a precisão de fábrica como uma verdade absoluta; o artesão deve possuir os métodos metrológicos para validar se os ângulos de 90 e 45 graus são, de fato, exatos. A precisão na marcação é o primeiro elo da cadeia produtiva: se a linha de referência estiver desviada por apenas uma fração de grau, esse erro será amplificado durante o corte e a montagem, resultando em frestas visíveis e estruturas fora de esquadro que exigirão correções demoradas e desperdício de material.
A compreensão profunda deste instrumento envolve não apenas o seu manuseio, mas o entendimento da mecânica de travamento e da estabilidade dos materiais que o compõem. Régua em aço temperado e cabeçote em ferro fundido ou aço usinado oferecem a rigidez necessária para suportar o uso intensivo, mas exigem cuidados específicos para evitar o desgaste das superfícies de contato. Este ensaio técnico explora os protocolos de validação, as técnicas de retificação manual e as estratégias de marcação múltipla que elevam o uso do esquadro combinado a um patamar de rigor profissional, garantindo que cada medição na bancada seja inquestionável.
A ANATOMIA DE PRECISÃO E A ENGENHARIA DO CABEÇOTE MÓVEL

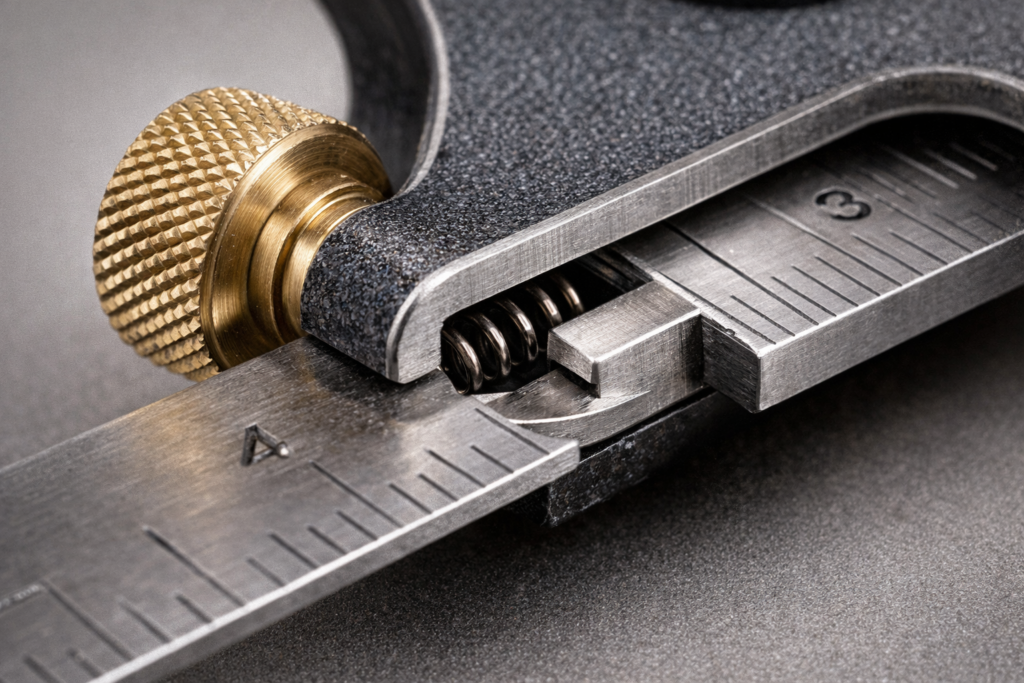

O coração do esquadro combinado reside no mecanismo de travamento do cabeçote, composto por um ferrolho com ranhura, uma mola de compressão e um parafuso serrilhado. Essa engenharia permite que a régua deslize suavemente e seja fixada com firmeza em qualquer posição, mantendo a perpendicularidade absoluta. A qualidade desse mecanismo define a repetibilidade do instrumento; se o ferrolho apresentar folgas ou se a mola perder a tensão, a régua poderá oscilar lateralmente, introduzindo erros de leitura. Um cabeçote de alta categoria é usinado com tolerâncias mínimas, garantindo que a régua assente perfeitamente em sua calha de guia, eliminando qualquer jogo mecânico que possa comprometer a aferição.
A face de referência do cabeçote deve ser perfeitamente plana e estar livre de rebarbas ou resíduos de fabricação. É nesta superfície que o esquadro se apoia contra a peça de madeira, e qualquer irregularidade aqui será projetada no ângulo final da marcação. Cabeçotes de ferro fundido de boa procedência passam por um processo de alívio de tensões térmicas antes da usinagem final, garantindo que a ferramenta não sofra deformações ao longo do tempo devido a variações de temperatura na oficina. Entender essa anatomia é o primeiro passo para o artesão identificar pontos de desgaste prematuro e realizar a manutenção preventiva que mantém o instrumento em estado de prontidão técnica.

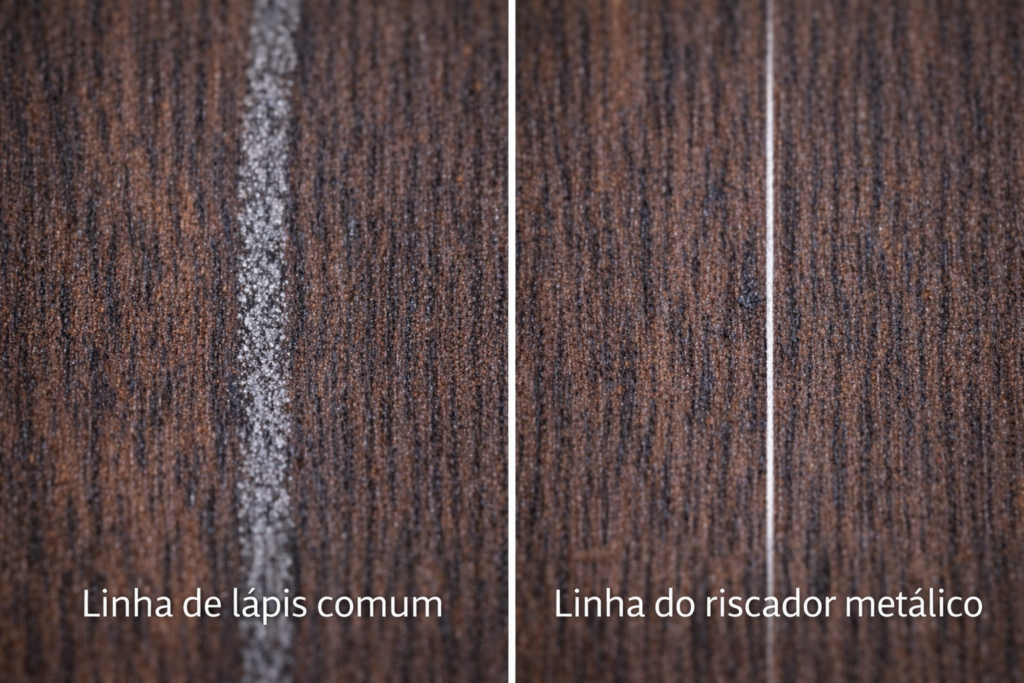

Além do mecanismo principal, o cabeçote abriga acessórios integrados como o nível de bolha e o riscador metálico. O nível de bolha deve ser calibrado em relação à base do cabeçote, permitindo verificações rápidas de prumo e nível em estruturas maiores. Já o riscador, geralmente rosqueado na base, é uma ferramenta de marcação de precisão molecular, capaz de produzir linhas muito mais finas e precisas do que qualquer grafite. A integração desses elementos transforma o esquadro combinado em uma estação de metrologia portátil, otimizando o fluxo de trabalho na bancada e reduzindo a necessidade de alternar entre múltiplas ferramentas durante a fase crítica de traçado e layout.
O PROTOCOLO DA LINHA INVERTIDA PARA VALIDAÇÃO DE ORTOGONALIDADE
A validação de um esquadro combinado não exige instrumentos externos complexos, mas sim a aplicação de um protocolo geométrico rigoroso conhecido como teste da linha invertida. Este método utiliza a própria lógica da geometria euclidiana para revelar erros de esquadro que seriam invisíveis a olho nu. Para realizar o teste, o artesão necessita de uma superfície com uma borda perfeitamente reta (como uma placa de referência ou uma peça de madeira retificada) e um riscador de precisão. O erro, se existir, será dobrado visualmente, facilitando a identificação de desvios microscópicos. O protocolo consiste nos seguintes passos técnicos:
- Apoie firmemente o cabeçote do esquadro contra a borda reta de referência.
- Utilize o riscador para traçar uma linha fina e precisa perpendicular à borda.
- Inverta o esquadro (gire-o 180 graus) e posicione a régua exatamente sobre o ponto inicial da linha traçada.
- Trace uma segunda linha imediatamente ao lado da primeira.
- Se as duas linhas forem perfeitamente paralelas ou sobrepostas, o esquadro está calibrado. Se houver uma divergência em forma de “V” (aberta ou fechada), o instrumento está fora de esquadro.
A análise do resultado permite quantificar o erro: a abertura entre as duas linhas na extremidade da régua representa o dobro do erro real do esquadro. Por exemplo, se a divergência for de 0,2 mm ao final de uma régua de 300 mm, o erro real do instrumento é de apenas 0,1 mm naquela extensão. Na marcenaria fina, buscamos um desvio que seja imperceptível sob inspeção visual direta, garantindo que as juntas e cortes de precisão não apresentem folgas acumuladas que comprometam a estabilidade estrutural do móvel.
COMO CORRIGIR ERROS DE ÂNGULO NO CABEÇOTE
Quando o teste da linha invertida revela um erro de ortogonalidade, o artesão tem duas opções: descartar o instrumento ou proceder à sua retificação manual. Em esquadros combinados de qualidade, é perfeitamente possível corrigir o ângulo do cabeçote através de uma limagem de precisão nas superfícies de apoio internas (onde a régua assenta). Este é um trabalho de extrema delicadeza, onde cada passagem da lima remove centésimos de milímetro de metal. O objetivo é alterar a inclinação da régua em relação à face de referência do cabeçote até que o erro seja zerado no teste da linha invertida.

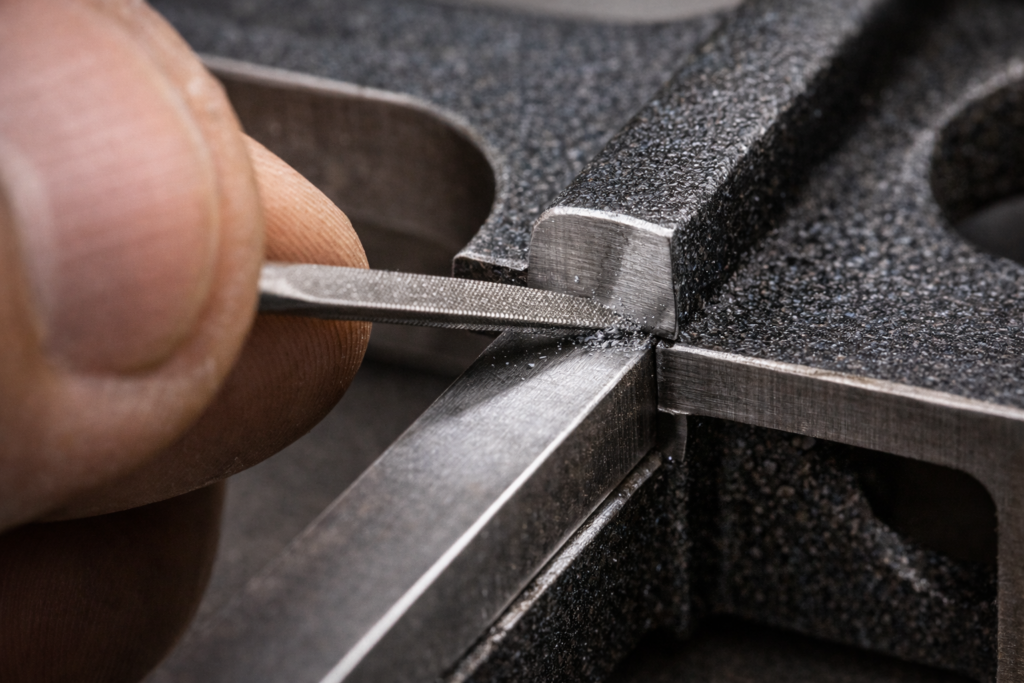

A retificação deve ser feita nas “almofadas” de suporte dentro da calha do cabeçote. Se o esquadro estiver com um ângulo “fechado” (menos de 90 graus), deve-se remover material da almofada mais distante da borda de apoio. Se estiver “aberto”, a remoção ocorre na almofada mais próxima. Utiliza-se uma lima de precisão de grão fino e um toque extremamente leve, realizando testes de validação após cada duas ou três passagens. Este processo exige paciência e rigor, transformando um esquadro comum em um instrumento de aferição personalizado e de alta performance, capaz de rivalizar com ferramentas de custo muito superior.
É vital que, durante a retificação, o artesão não altere a planicidade da face externa do cabeçote, focando exclusivamente nos pontos de contato internos com a régua. Após atingir a perpendicularidade desejada, as superfícies limadas devem ser polidas levemente com lixas de grão muito fino para garantir um deslizamento suave e evitar o acúmulo de detritos metálicos. Este nível de intervenção técnica demonstra a maestria do marceneiro sobre suas ferramentas, assegurando que o arsenal de medição da oficina esteja sempre em conformidade com os mais altos padrões de exigência metrológica.
TOLERÂNCIAS E LEITURA DA RÉGUA GRADUADA
A leitura da régua de um esquadro combinado exige atenção à classe de precisão do instrumento e à iluminação do ambiente de trabalho. Réguas de alta qualidade possuem graduações gravadas profundamente no metal (e não apenas impressas), o que garante a longevidade das marcações e evita erros de paralaxe durante a leitura. As escalas geralmente apresentam divisões em milímetros e meio-milímetros, permitindo uma resolução de medição adequada para a maioria das operações de marcenaria. A habilidade de ler e transferir medidas com precisão decimal é o que diferencia o trabalho artesanal do trabalho industrial de baixo custo.
As tolerâncias admissíveis na marcenaria variam conforme a etapa do projeto. Enquanto no desbaste inicial erros de 0,5 mm podem ser tolerados, na execução de encaixes de precisão, como respigas e furos, a tolerância cai para menos de 0,1 mm. O esquadro combinado deve ser capaz de sustentar essa precisão em toda a sua extensão útil. A tabela abaixo apresenta as classes de precisão típicas e suas aplicações recomendadas:
| Classe de Precisão | Tolerância (por 300 mm) | Aplicação Sugerida |
| Industrial/Básica | 0,3 mm a 0,5 mm | Carpintaria estrutural e cortes grosseiros |
| Oficina padrão | 0,1 mm a 0,2 mm | Montagem de móveis e marcação geral |
| Alta precisão (Instrumento) | Inferior a 0,05 mm | Marcenaria fina, ajuste de máquinas e gabaritos |
| Metrológica (Master) | Inferior a 0,01 mm | Calibração de outros esquadros e ferramentas |
O uso correto da régua também envolve a verificação do “zero”. O topo da régua deve estar perfeitamente esquadrejado para que o instrumento possa ser usado como um medidor de profundidade preciso. Em muitos casos, o artesão deve retificar a ponta da régua em uma pedra de afiar para garantir que a medida inicial seja absoluta. Essa atenção aos detalhes metrológicos garante que a transferência de dimensões entre diferentes peças do móvel seja consistente, eliminando as discrepâncias que costumam surgir quando se utiliza ferramentas de medição sem o devido rigor técnico.
TÉCNICAS DE MARCAÇÃO MÚLTIPLA E TRANSFERÊNCIA DE MEDIDAS
Uma das maiores vantagens do esquadro combinado é a sua capacidade de atuar como um graminho de precisão para marcações múltiplas e paralelas. Ao travar a régua em uma dimensão específica, o artesão pode transferir essa mesma medida para diversas peças sem a necessidade de ler a escala repetidamente. Isso elimina o erro humano de leitura e garante que todos os componentes de um projeto (como as quatro pernas de uma mesa) possuam as mesmas referências de altura e posição para os encaixes. A marcação múltipla é a chave para a produtividade com precisão na oficina artesanal.

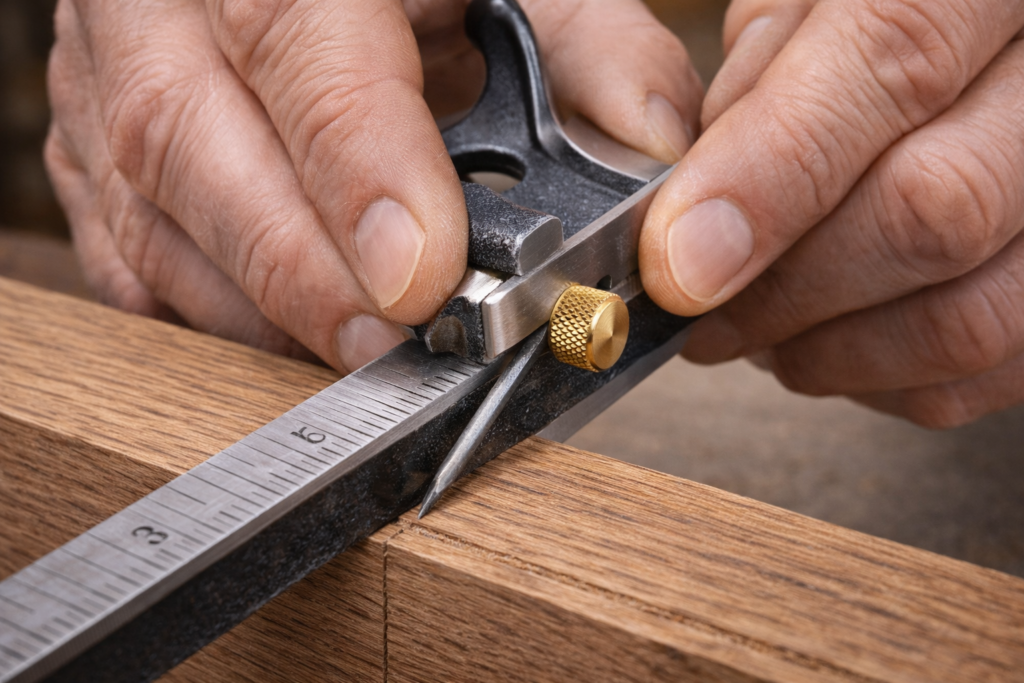

Para utilizar o esquadro como graminho, apoia-se o cabeçote contra a face de referência da madeira e utiliza-se a extremidade da régua como guia para o riscador ou lápis. Durante o movimento, é crucial manter a pressão constante tanto contra a borda quanto para baixo, evitando que a ferramenta oscile. Em madeiras de grão difícil, prefira sempre o riscador metálico, pois ele corta as fibras em vez de apenas marcá-las, criando uma pequena vala que servirá de guia física para o início do corte com o serrote ou para o assentamento de um formão.
A técnica de transferência de medidas também é vital para garantir o alinhamento de ferragens e componentes internos. Ao definir a posição de uma dobradiça em uma porta, o esquadro combinado mantém a mesma configuração para marcar o batente correspondente, assegurando um fechamento perfeito. Esse sistema de medição comparativa é inerentemente mais preciso do que o uso de trenas ou réguas soltas, pois utiliza a própria ferramenta como um gabarito físico. O domínio desta técnica permite uma execução fluida e reduz drasticamente o tempo gasto em ajustes finos durante a fase de montagem final.
A GEOMETRIA DOS 45 GRAUS E O USO DO NÍVEL DE BOLHA INTEGRADO
A face de 45 graus do cabeçote é frequentemente negligenciada, mas é essencial para a execução de molduras e junções de meia-esquadria. Assim como o ângulo de 90 graus, a face de 45 deve ser validada, preferencialmente comparando-a com um triângulo de referência conhecido ou através da soma geométrica (dois ângulos de 45 devem formar exatamente 90). A precisão nesta marcação define se uma moldura terá frestas nos cantos ou se os cortes se encontrarão de forma invisível. O esquadro combinado oferece a rapidez de marcação necessária para layouts complexos de marcenaria que envolvem ângulos compostos.

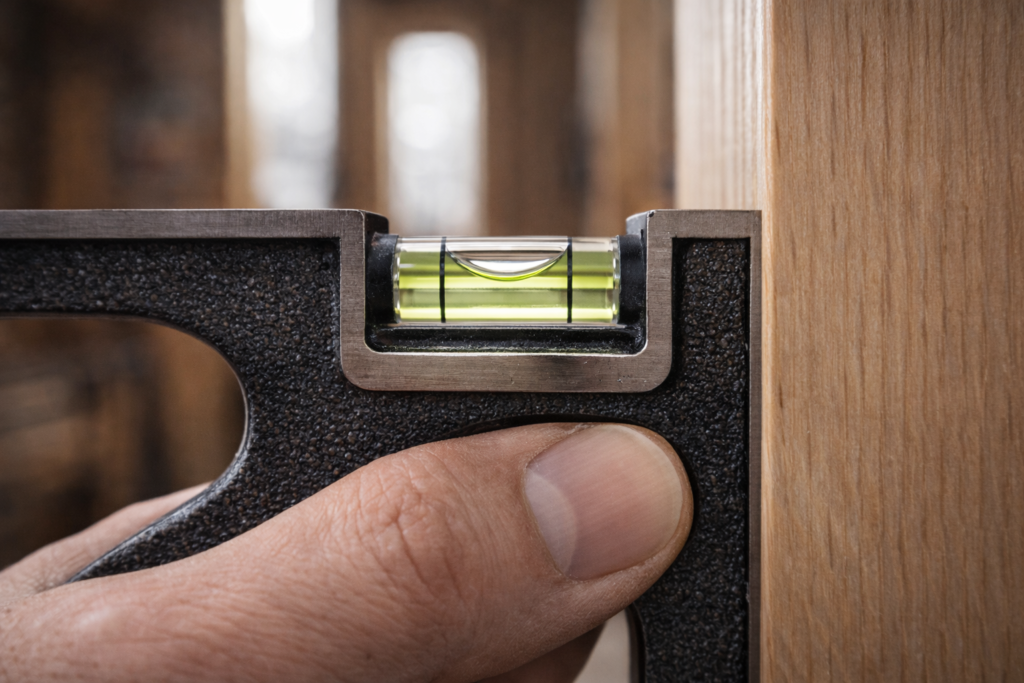

O nível de bolha integrado, embora pequeno, é uma ferramenta poderosa para a instalação de móveis e a verificação de superfícies de bancada. Para que seja confiável, o nível deve ser testado através da inversão: coloca-se o cabeçote sobre uma superfície e observa-se a bolha; ao girar a ferramenta 180 graus no mesmo local, a bolha deve indicar exatamente a mesma posição. Se houver discrepância, o nível não deve ser usado para medições críticas. Em oficinas onde o piso ou as bancadas podem não estar perfeitamente nivelados, o esquadro combinado serve como um referencial rápido para garantir que as estruturas verticais de um armário estejam em prumo.
A combinação do ângulo de 45 graus com o nível permite ainda a marcação de inclinações em telhados ou escoras estruturais com facilidade. O artesão pode utilizar o esquadro para encontrar o ângulo de corte necessário em peças que devem assentar contra superfícies inclinadas, mantendo a consistência geométrica em todo o conjunto. Essa multifuncionalidade reafirma o papel do esquadro combinado como um canivete suíço da metrologia, capaz de resolver problemas complexos de geometria espacial com uma única ferramenta de mão, desde que devidamente calibrada e compreendida em sua totalidade técnica.
MANUTENÇÃO DE ATIVOS METROLÓGICOS E PREVENÇÃO DE DESGASTES
Um esquadro combinado de precisão é um ativo valioso que exige cuidados específicos para manter sua exatidão ao longo das décadas. O inimigo principal é a corrosão, que pode afetar a leitura das graduações e a suavidade do deslize da régua. Após cada uso, é recomendável limpar a régua e o cabeçote com um pano seco para remover o suor das mãos e a serragem. A aplicação periódica de uma fina camada de óleo mineral ou de camélia protege o metal contra a oxidação, especialmente em oficinas localizadas em regiões úmidas.
Além da proteção química, a prevenção de danos físicos é fundamental. O esquadro nunca deve ser deixado solto em gavetas com outras ferramentas pesadas, o que poderia causar mossas nas faces de referência ou empenar a régua. O ideal é mantê-lo em um estojo próprio ou pendurado em um painel de ferramentas onde não haja risco de quedas. Se o instrumento sofrer uma queda acidental, deve ser submetido imediatamente ao protocolo de validação da linha invertida, pois mesmo um impacto leve pode alterar a geometria do cabeçote ou do ferrolho de travamento.
A limpeza interna do canal do cabeçote também deve fazer parte da rotina de manutenção. O acúmulo de poeira de madeira misturada com óleo pode criar uma pasta abrasiva que desgasta o ferrolho e as almofadas de contato. Desmontar periodicamente o conjunto para uma limpeza profunda e lubrificação da mola garante que a sensação tátil do instrumento permaneça precisa e que o travamento seja sempre confiável. Tratar o esquadro combinado como um instrumento de laboratório metrológico é a garantia de que ele continuará entregando resultados de alta performance por toda a vida profissional do marceneiro.
A TRANSIÇÃO DA MARCAÇÃO PARA O CORTE DE ALTA PERFORMANCE
O domínio do esquadro combinado encerra a fase de planejamento geométrico e marca o início da execução física do projeto. Uma linha perfeitamente traçada e validada é o guia supremo para o serrote ou a serra de fita, servindo como o limite intransponível entre a madeira que permanece e a madeira que se torna apara. A transição da marcação para o corte exige que o marceneiro confie plenamente na aferição realizada, permitindo que o foco se desloque para a técnica de serragem e o controle do gume. A precisão obtida com um esquadro calibrado é o que permite que encaixes complexos se unam com a pressão dos dedos, sem a necessidade de ajustes excessivos.
Ao final do processo de traçado, o artesão deve realizar uma última inspeção visual de conjunto, verificando se todas as referências de esquadro e medida estão coerentes entre as peças. O esquadro combinado, neste momento, atua como o juiz final da qualidade, validando a ortogonalidade de cada componente antes que eles sigam para a próxima etapa técnica. A disciplina imposta pelo uso rigoroso desta ferramenta reflete-se na clareza do design e na perfeição da execução, elevando o trabalho manual de uma atividade de tentativa e erro para um processo de engenharia artesanal previsível e de alta qualidade.
Com as marcações devidamente executadas e a ortogonalidade garantida, o desafio seguinte reside na tradução dessas linhas em ângulos de corte perfeitos, especialmente em junções que exigem o encontro milimétrico de fibras em direções opostas. A transição para cortes angulares complexos demanda não apenas ferramentas de aferição precisas, mas uma técnica de corte que respeite a fragilidade das bordas e a tendência da madeira de se movimentar sob a pressão da lâmina. A harmonia entre a marcação absoluta e a execução técnica é o que define o sucesso em estruturas que dependem de uniões invisíveis e mecanicamente robustas para alcançar o padrão de excelência internacional.
